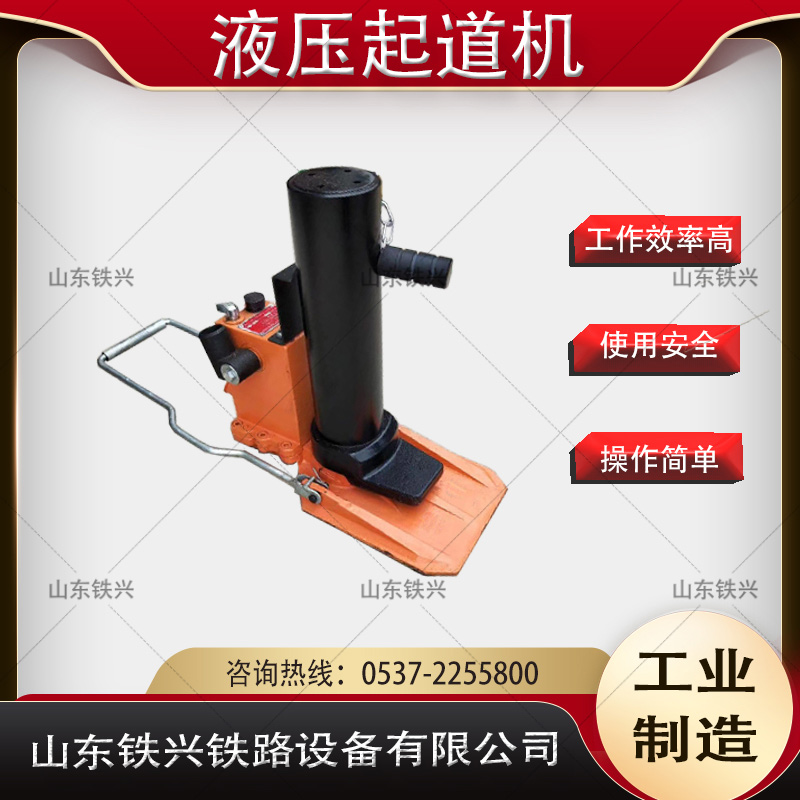

YQD-196A液壓起道器

產品名稱：YQD-196A液壓起道器

起道量：120mm

重量：23.5kg

適用范圍：鐵路線路養護維修時起道作業。

TEL：0537-2255800 / 400-691-2018

 YQD-196A液壓起道器都采用雙速結構在起道作業時，可使起道輪快速接近軌底，提高工作效率;底板和部分零件使用超硬鋁合金制造，減輕了整機重量。

 技術參數：

 操作方法：

 YQD-196A液壓起道器通過手動柱塞泵產生的高壓油進入主油缸，迫使主油缸的活塞桿向外伸出，從而推動撥桿機構使撥道桿和起道輪作有規律的運動來實現起道和撥道的動作。

　在撥道作業時，以兩臺液壓起撥道器為一組同時使用為好(亦可三臺一組)。作業時只要將兩臺液壓起撥道器同時插入兩股鋼軌同一側的底部道床上，使軌底的側面與撥道桿的端部接觸，放下提手把，用手順時針擰緊回油閥桿或?qū)⒒赜褪直D(zhuǎn)至中位，使回油口處于關閉狀態，兩名操作者同時搖動手柄油壓的作用下使撥道桿作有規律的運動，便可使鋼軌移位，撥道完畢后逆時針旋松回油閥桿或?qū)⒒赜褪直D(zhuǎn)至兩端的極限位置，使回油口處于卸載狀態，便可將起撥道器取下道。

　在進行起道作業時，只要將起撥道器插入鋼軌的底部道床上，使軌底置于起撥道器的起道輪上，按上述的作業步驟即可完成起道作業。

　注意事項：

　1.液壓起撥道器是以油液為介質來傳遞運動的，因此在使用時要特別注意保持油液的潔凈，絕不能將臟油加入油箱，否則會影響機具的正常使用。本機使用15號(或lO號)機械油，加油量為油面距油箱加油孔的上平面30～35mm為宜(測量油面時起道輪應在低位置)。

　2.對于回油閥桿形式的回油閥，應該用手?jǐn)Q緊或旋松;對于回油手柄形式的回油閥，可用腳輕踩回油手柄來旋轉位置。不可使用堅硬器具強行敲擊。

　3.YQD-196A液壓起道器各個鉸接處的轉動部分應經常加油潤滑，保持轉動部件的靈活。　

　4.注意保持機具的清潔，勿亂拋亂摔，使用完畢后應將活塞桿壓到底部以保護活塞。

　5.在起撥道時如遇機車駛來應立即松開回油閥，將起撥道器取下道。

　6.機具在軌道上移位時可利用機具的走行輪推動機具運行，但在通過鋼軌絕緣接頭時，應將機具提起，以免破壞通訊信號。
