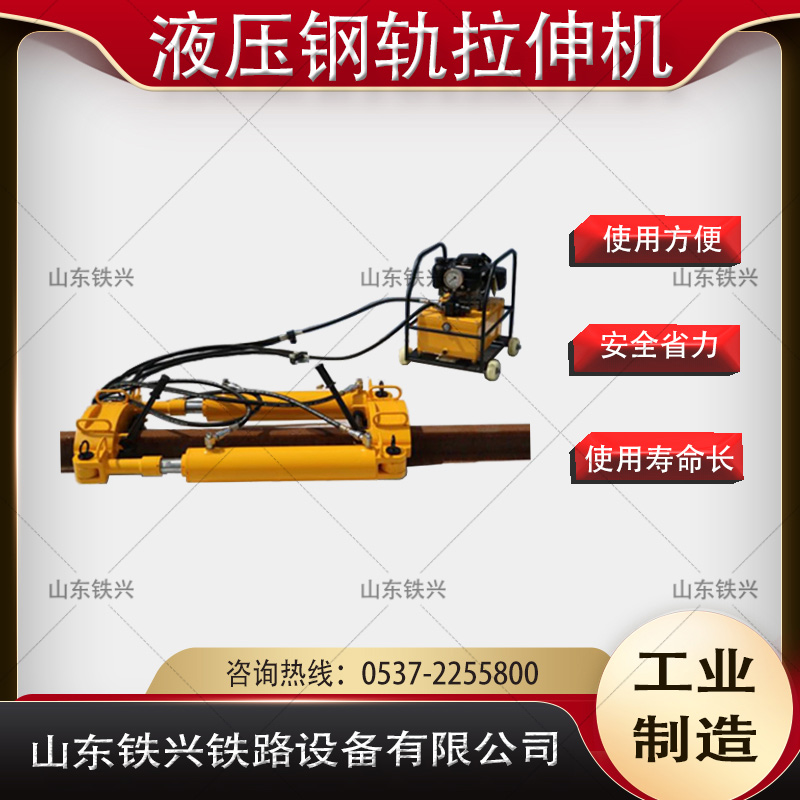

YLS-900型液壓鋼軌拉伸機

產品名稱：YLS-900型液壓鋼軌拉伸機

牽引力：900KN

整機尺寸：1500mm×785mm×230mm

鎖緊方式：斜鐵夾緊機構

TEL：0537-2255800 / 400-691-2018

 結構組成和工作原理

 1、結構組成(油路連接)

 YLS-900型鋼軌拉伸器主要由兩個夾軌裝置、兩個雙作用油缸、四個銷軸、一個機動泵站及兩組高壓軟管等部分組成。

 2、工作原理(該機型僅限于拉伸作業使用)

 (1)拉伸作業(機具的安裝)

 首先旋松泵站卸荷閥，啟動內燃機電機，旋緊泵站卸荷閥，操作換向閥手柄，使油泵排出的壓力油通過高壓油管同時進入兩個工作油缸的無桿腔，使兩個油缸的活塞桿同步伸出，直至一定距離。操作換向閥手柄換向，使油泵排出的壓力油通過高壓油管同時進入兩個工作油缸的有桿腔，兩個油缸的活塞桿同步縮回，此時使用手柄旋轉夾軌裝置的齒輪軸，迫使兩對夾軌斜鐵夾住鋼軌。隨著活塞桿的不斷移動，鋼軌被夾軌裝置越夾越緊，并被夾持著沿軸線方向移動。由于兩個夾軌裝置分別夾住鋼軌的軌縫兩端，隨著活塞桿的縮回，鋼軌軌縫間距離被縮短。一旦軌縫滿足預定要求，根據作業需要保壓一段時間，換向閥手柄保持方向不變，旋松油泵的卸荷閥，使內燃機或電機空載運行或停機保壓。焊軌作業完成后，旋緊液壓泵的卸荷閥，操作換向閥手柄，使油泵排出的壓力油進入兩個油缸的無桿腔，兩個油缸的活塞桿同步伸出一段距離后，利用手柄旋轉齒輪軸，使兩個夾軌裝置脫開鋼軌。操作換向閥手柄，使兩個油缸的活塞桿同時全部收回以備再用。這樣一次鋼軌拉伸作業即告完成。

 注意：使用該機型嚴禁做推壓縮作業!原因是活塞桿為加長型。否則，易使活塞桿頂彎，損壞機器!

 技術參數

 使用方法

 1、使用前準備

 為使YLS-900型鋼軌拉伸器正常發揮效能，使用時除必須熟悉本機結構特點外，尚應注意下列事項：

 (1)當油缸活塞桿縮回時，油泵油箱內油面高度應達到油箱高度的3/4;

 (2)斜鐵夾軌裝置應活動自如;

 (3)各密封處不應有漏油現象;

 (4)各連接、緊固部位不應松動;

 (5)正式使用前必須排除液壓系統中的空氣。

 2、操作步驟(以拉伸作業為實例)

 (1)將鋼軌拉伸器部件運至需調整的鋼軌接頭處;

 (2)根據需求把鋼軌拉伸器組裝起來，即將夾軌裝置分別放在接頭兩端鋼軌上，使齒輪軸處在機具內側，用銷軸將夾軌裝置與工作油缸連接起來，并盡量使工作油缸與夾具體垂直。

 (3)卸下高壓油管端頭的防塵帽、堵，用高壓油管將泵站A口與兩工作油缸的有桿腔相連，B口與兩油缸的無桿腔相連;

 (4)旋緊泵站卸荷閥，操作換向閥手柄，使工作油缸伸長400mm，然后該泵卸荷;

 (5)旋緊泵站卸荷閥，操作換向閥手柄，使用板手旋轉動齒輪軸，使左、右斜鐵夾緊鋼軌;繼續操作加壓，前后夾軌裝置在工作油缸推動下夾緊鋼軌并帶動鋼軌移動，直至達到預定位置;

 (6)保壓一段時間(根據作業需要而決定保壓時間);

 (7)旋緊泵站卸荷閥，操作換向閥手柄，使工作油缸活塞桿外伸，帶動夾具體，使用扳手旋轉齒輪軸，使左、右斜鐵與鋼軌脫離接觸，完成一次鋼軌拉伸作業;

 (8)如需要，可將鋼軌拉伸器運往下一作業點。否則，將工作油缸的活塞桿縮回至刻度線處。然后，撥出銷軸，拆卸鋼軌拉伸器。

 3、注意事項：

 (1)高壓使用高不準超過60MPa壓力工作，溢流閥出廠已調定，嚴禁隨意調動高壓溢流閥!

 (2)工作時應穩穩地扳動手柄桿，不得使油路有沖擊現象，以使各閥門持久地工作;

 (3)減壓時應緩緩旋松回油閥，不得使減壓過速;

 (4)油量不夠時，不得在有壓力情況下注油，以免回油時油箱內有壓力存在;

 (5)各連接處擰緊后，方可進行工作;

 (6)作業時工作油缸活塞桿伸出量應小于250mm。如遇作業時軌溫明顯下降，且下降幅度較大時，工作油缸活塞桿伸出量不應超過全行程2/3(全行程300mm);

 (7)高壓膠管每年作一次打壓試驗，防止膠管老化發生意外，當試驗壓力低于90Mpa即發生凸起、滲漏時就不能繼續使用該高壓膠管。
