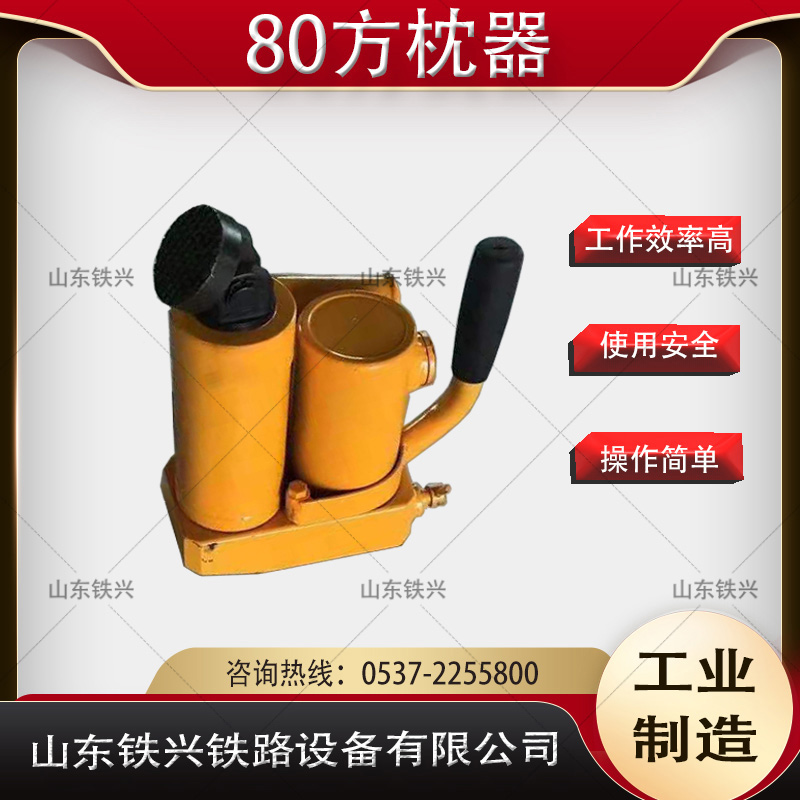

YFZ-80型液壓方枕器

　　產品名稱：YFZ-80型液壓方枕器

　　額定方枕力：80KN

　　外形尺寸：275×22×233mm

　　使用范圍：調整鐵路軌枕的間距

　   TEL：0537-2255800 / 400-691-2018

 YFZ-80型液壓方枕器是由工作油缸,柱塞油泵,油箱,卸荷閥,油缸座體和活動頂頭組成,其結構采用了液壓千斤頂?shù)脑?

 工作油缸是由活塞,活塞環,油缸,密封圈,復位彈簧,連接頭等主要零件組成,當高壓油從油泵排油閥進入油缸時,推動活塞沿其軸線方向移動.卸荷閥開啟后,活塞將在復位彈簧的作用下開始啟動復位,其工作行程由結構尺寸控制,油缸腔內安放復位彈簧時,工作行程為90毫米,當調節可控連接頭時,調整量可增至130毫米以上,技術規定連接頭可旋出長度不得超過5毫米.

 柱塞式油泵是由泵芯,油泵套,皮碗,密封圈和閥體組成.閥體是兩個球式單向閥組合,具有吸油和排油功能.

 卸荷閥,是通過閥桿頂動鋼球來完成啟閉性能的.

 油箱,油缸,柱塞油泵等均由螺紋聯接在缸座體上,活動頂頭與油缸端部的連接并沒有鉸接,可以上下偏頭,以適應鉿枕側面傾斜度的要求.

 技術性能

 使用方法

 液壓方枕器是用于調整軌枕間距和角度的方正作業,為提高機具的使用壽命,操作者除了熟悉本機的結構性能外,還要掌握機具的使用要領,且要注意以下事項:

 1.用途檢查

 (1)油箱內油量是否達到該箱容積的3/4;

 (2)卸荷閥的啟閉性是否穩定;

 (3)各連接緊固部位是否松動和明顯滲漏現象.

 2.操作步驟

 (1)根據軌枕變位特征,即根據調整軌枕間距和角度方正的工作要求選擇適當空隙,不得小于275毫米,不扒或少扒碴把機具放入其間隙,要求活動頂頭抵住軌枕厚度的下半部為佳;

 (2)事先要把調整的一軌枕上的扣件松動(注:角度方正時只松開一端扣件,間隙方正時兩端扣件全部松開,以減少摩擦阻力并緩解相鄰軌枕的相對位移量).

 3.按順時針方向旋轉卸荷閥手柄和卸荷閥關閉,把操縱桿插入搬桿套內,搖動操縱桿,使高壓油通過油泵內腔的排油閥口輸入工作油缸,活塞伸出頂動軌枕進行調整至作業要求.

 4.每次調整完畢,為防止枕木有回彈現象,把枕木移動后的空隙墊上石碴,然后按逆時針方向旋轉卸荷閥手柄,打開卸荷閥,使高壓油腔與油箱連同,油缸活塞則在復位彈簧的作用下自動回位,完成一次工作循環,在調整量不足時,可以旋出連接頭,允許旋出長度為0-4毫米,方可繼續調整,以達到維修要求
